第一作者：王瑞。通讯作者：王东涛，长海博文

通讯单位：苏州大学高性能金属结构材料研究院

DOI: 10.1016/j.jmst.2023.08.058

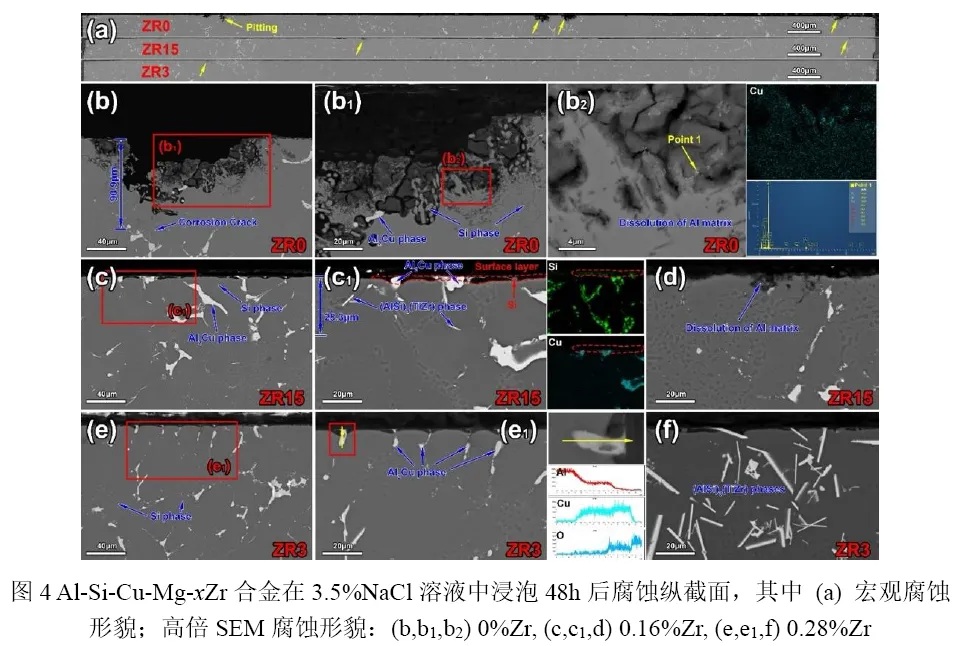

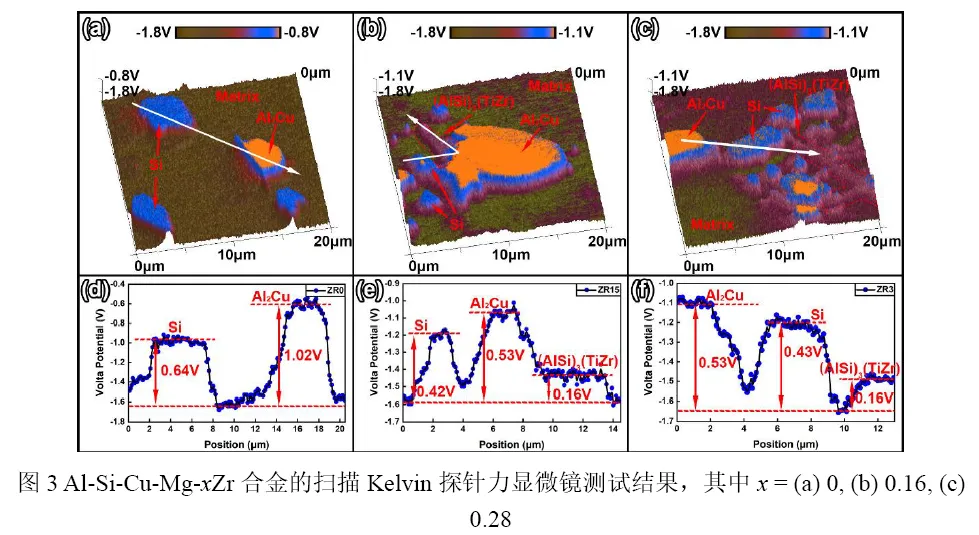

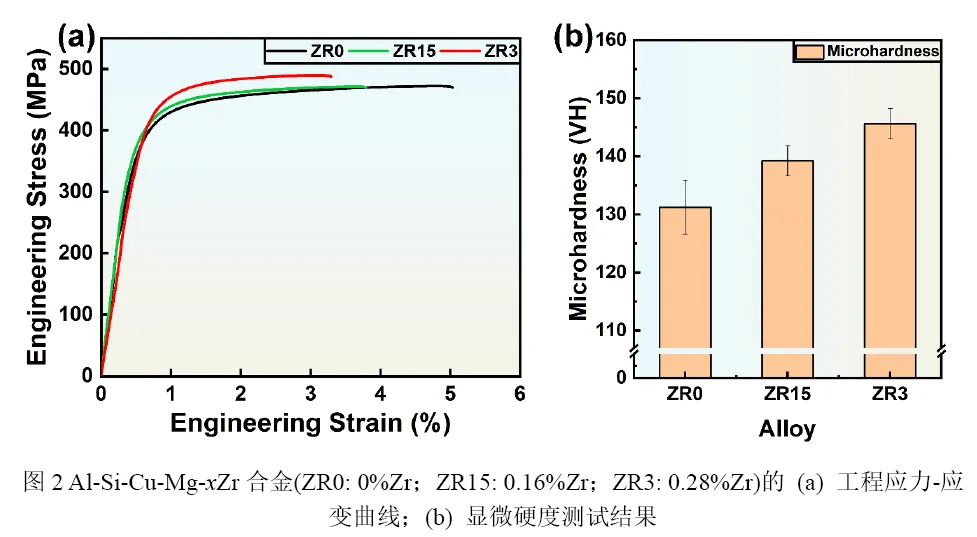

该研究以微合金化手段调控Al-Si-Cu-Mg铸造铝合金微米-纳米多尺度微观组织，同时提高合金的力学和耐蚀性能，为解决高强铸造铝合金耐蚀性能较差的问题提供了一种新的微观组织控制策略。本研究表明，0.15%~0.3%的Zr元素添加能够使合金的强度提高，同时Zr的加入能够导致合金晶粒细化(微米尺度)以及合金表面自生钝化膜强化(纳米尺度)，这种协同效应抑制了合金的腐蚀，有效提高了高强铸造铝合金耐蚀性能。

Al-Si-Cu-Mg系铸造铝合金因优异的成型性和高强度在汽车轻量化部件中有着广泛应用。合金中高含量的Cu、Mg元素在提高合金强度的同时导致合金耐蚀性能显著下降，限制了该系合金在潮湿、腐蚀服役环境下的应用。为改善Al-Si-Cu-Mg系高强铸造铝合金的耐蚀性能，目前的研究多通过改善合金晶粒、第二相的特征，抑制合金的腐蚀过程，但合金在时效过程中析出的大量纳米第二相仍不可避免的造成腐蚀过程的加剧，如何通过新思路抑制这一现象以有效提高合金的耐蚀性能，是高综合性能铸造铝合金开发亟待解决的问题。

(1) Zr元素可以使Al-Si-Cu-Mg铸造合金在热处理过程中形成纳米含Zr相，提高合金的力学性能；

(2) 0.15%~0.3%的Zr元素可以同时调控合金的晶粒和表面自生钝化膜特征，有效提高Al-Si-Cu-Mg高强铸造铝合金的耐蚀性能；

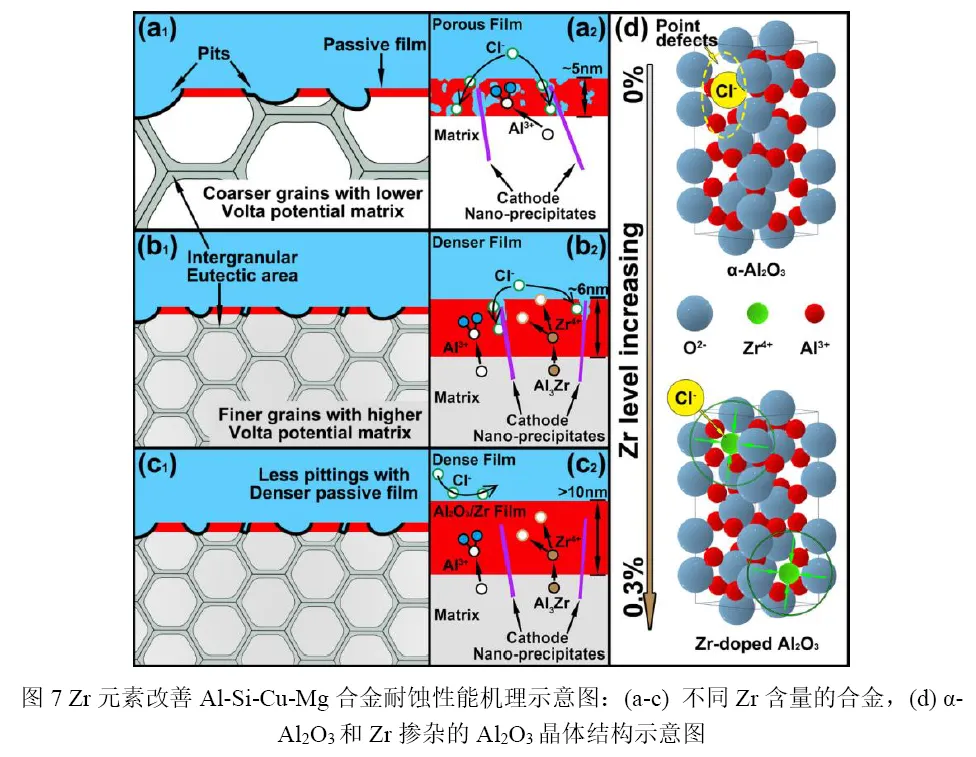

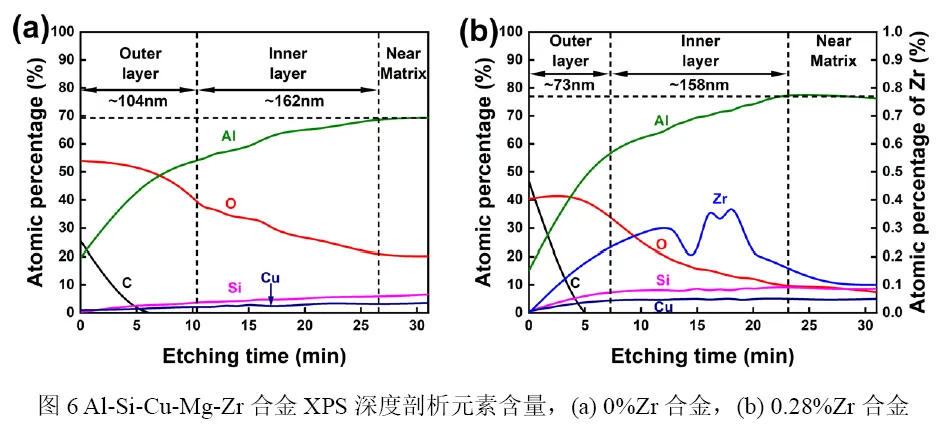

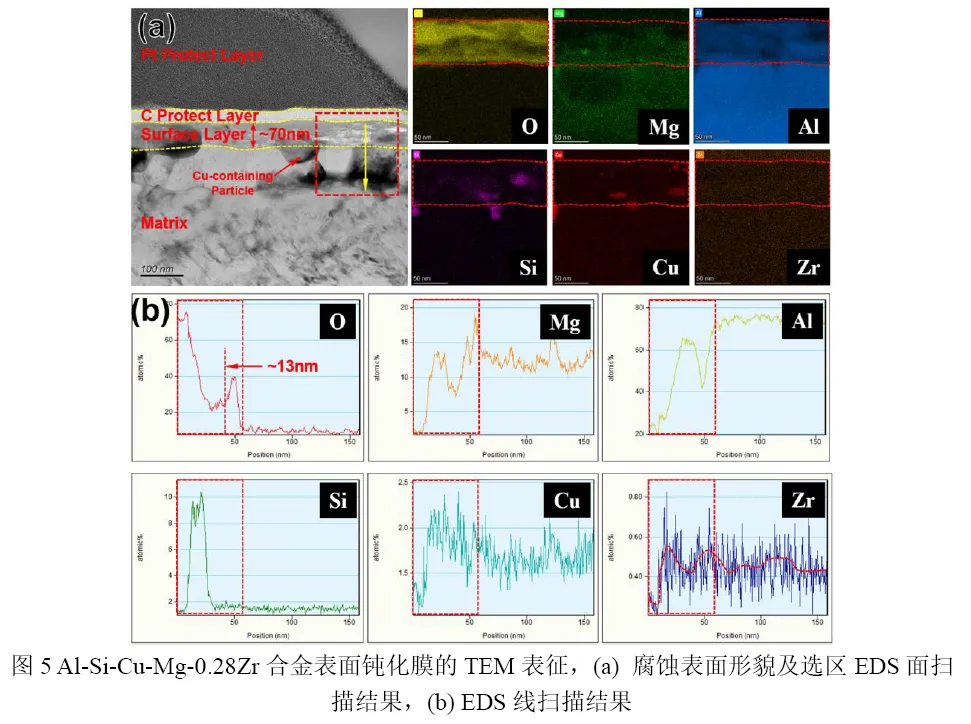

(3) Zr元素能够参与合金表面自生钝化膜的形成，改善表面钝化膜的稳定性，强化合金表面钝化膜的耐侵蚀能力。

本文系统研究了Zr元素对Al-Si-Cu-Mg 铸造铝合金力学及耐蚀性能的影响。根据 Zr 含量的不同，提出了 Zr 在微米和纳米尺度上对耐蚀性能改善的双重作用。研究结果表明，Zr 的添加可以通过细化合金晶粒组织和增强钝化膜稳定性来提高Al-Si-Cu-Mg合金的耐蚀性能。本研究为高强铸造铝合金耐蚀性能改善提供了一种新的合金设计思路。
