天津工大:减少口罩、防护服等污染!可生物降解的抗菌复合材料
2022-12-22 15:46:27 作者:材料科学与工程 来源:材料科学与工程 分享至:

当前的全球大流行环境使医用防护设备(例如外科口罩)成为我们日常生活的一部分。通常,大多数口罩由不可再生的石油聚合物制成,例如聚丙烯、聚苯乙烯、聚碳酸酯、聚乙烯和聚酯,这些聚合物不可生物降解。因此,这些基于聚乙烯的塑料以每年约 2500 万吨的惊人速度在环境中累积,而此类材料通常需要 200 年才能分解。


在此背景下,为减少口罩、防护服等医用防护材料对环境造成的污染,生物降解抗菌材料近年来越来越受到重视。抗菌生物降解复合材料的开发将增加其在纺织服装、生物医药等领域的应用。此外,这种策略可以降低使用医用纺织品时细菌感染的危险,同时还可以解决废纤维燃烧和处置环境问题。


在这项研究中,来自天津工业大学和华中科技大学的研究人员将PHBV和PBAT一起静电纺丝,然后用纳米TiO2处理开发和评估用于医用防护织物的可生物降解的抗菌纳米纤维膜。SEM图像显示,质量分数为13%、PHBV/PBAT质量比为50:50的纳米纤维膜直径最小,形貌最好。此外,机械性能测试和水接触角测试结果表明,PBAT/PHBV复合纳米纤维膜在不影响其基本结构的情况下,比纯PHBV具有更好的机械性能和疏水性。TiO2纳米颗粒的添加降低了该纳米纤维膜的纤维直径。当TiO2浓度为1.0 wt%时,平均纤维直径为367 nm,可能接近亚微米水平。同时,TiO2的存在使PBAT/PHBV膜纤维之间的粘附力降低,导致纤维分布更均匀。此外,含有1.0 wt% TiO2的PHBV/PBAT/TiO2纳米纤维膜的断裂伸长率从(135±5)%提高到(203±2)%。含1.0 wt% TiO2的PHBV/PBAT/TiO2纳米纤维膜抑制大肠杆菌和金黄色葡萄球菌,抗菌率达98%以上。在这项研究中,成功地制备了可生物降解和抗菌的复合材料,可应用于医疗防护领域。可促进防护纺织材料向功能化、降解化方向发展。


相关成果以题为Preparation and characterization of biodegradable electrospinning PHBV/PBAT/TiO2 antibacterial nanofiber membranes发表在Journal of Engineered Fibers and Fabrics期刊上。点击本文底部阅读原文可以直接免费阅读。

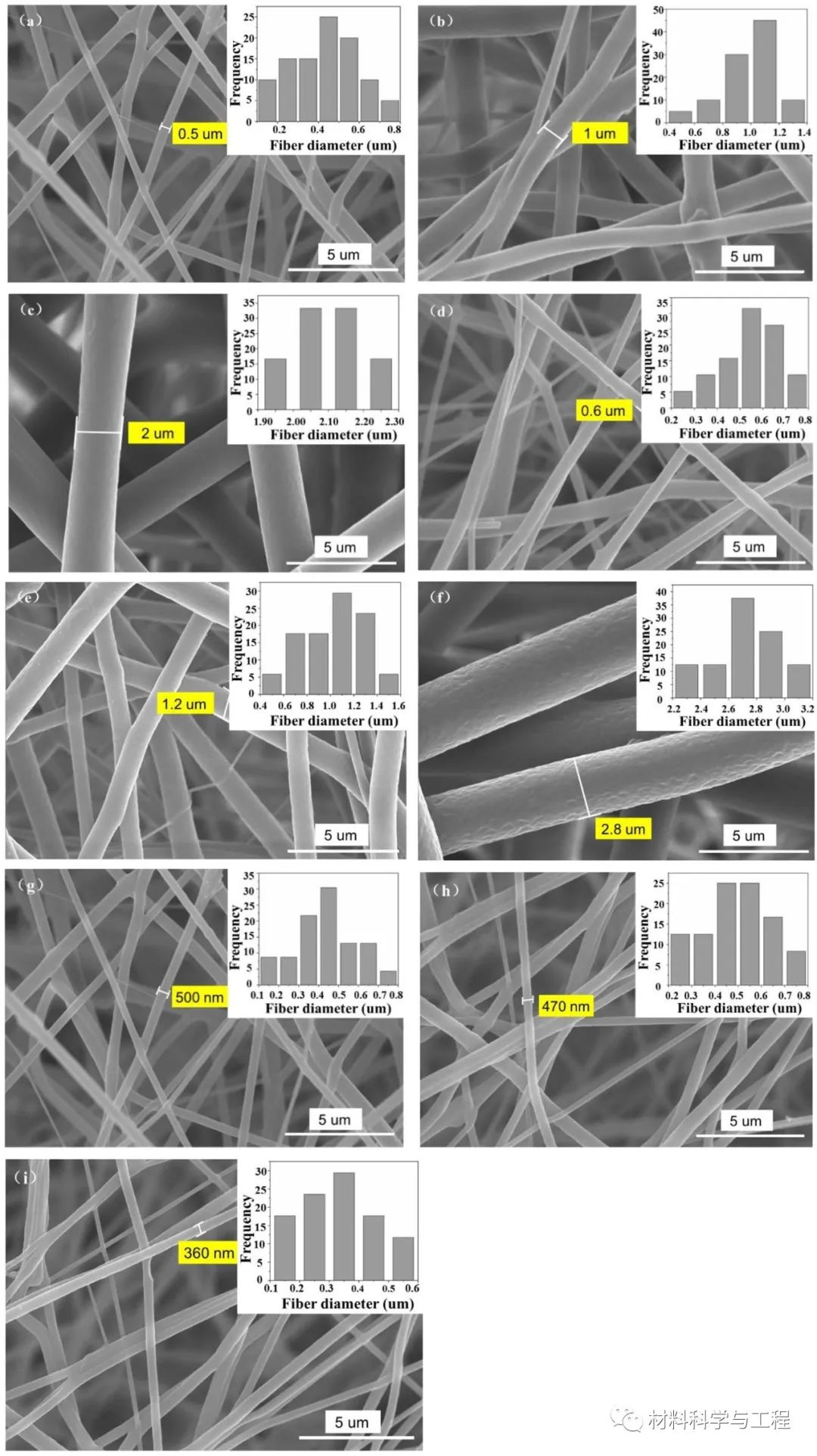

图 1。(a–i) SEM 显微照片和直径分布。

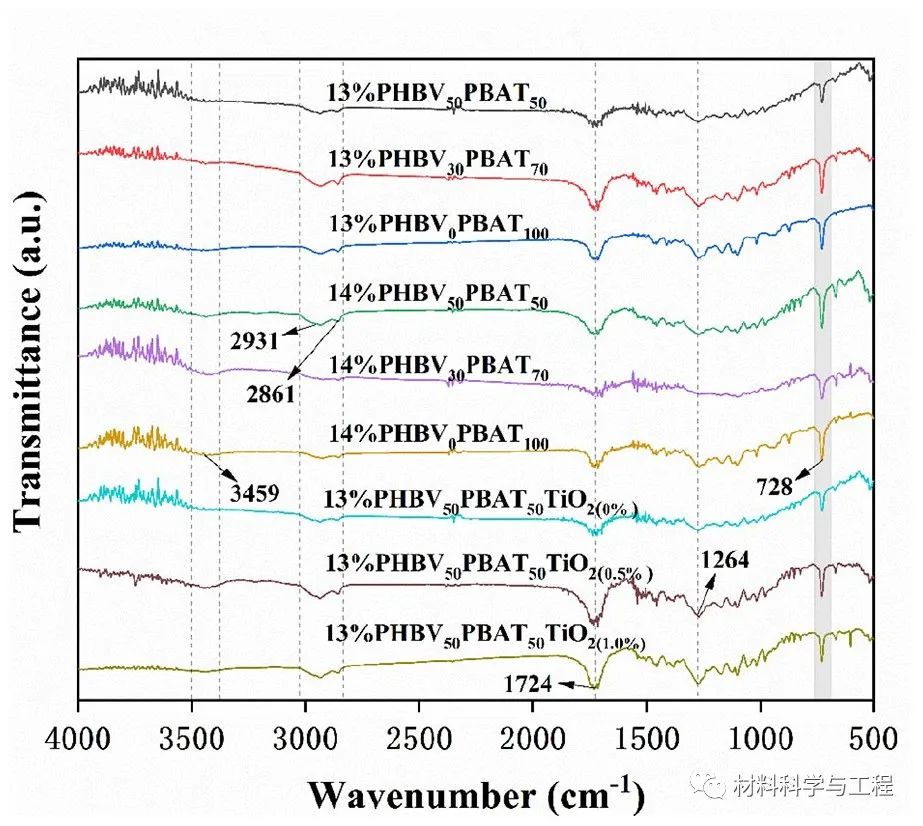

图 2。样品的傅立叶变换红外 (FTIR) 光谱。

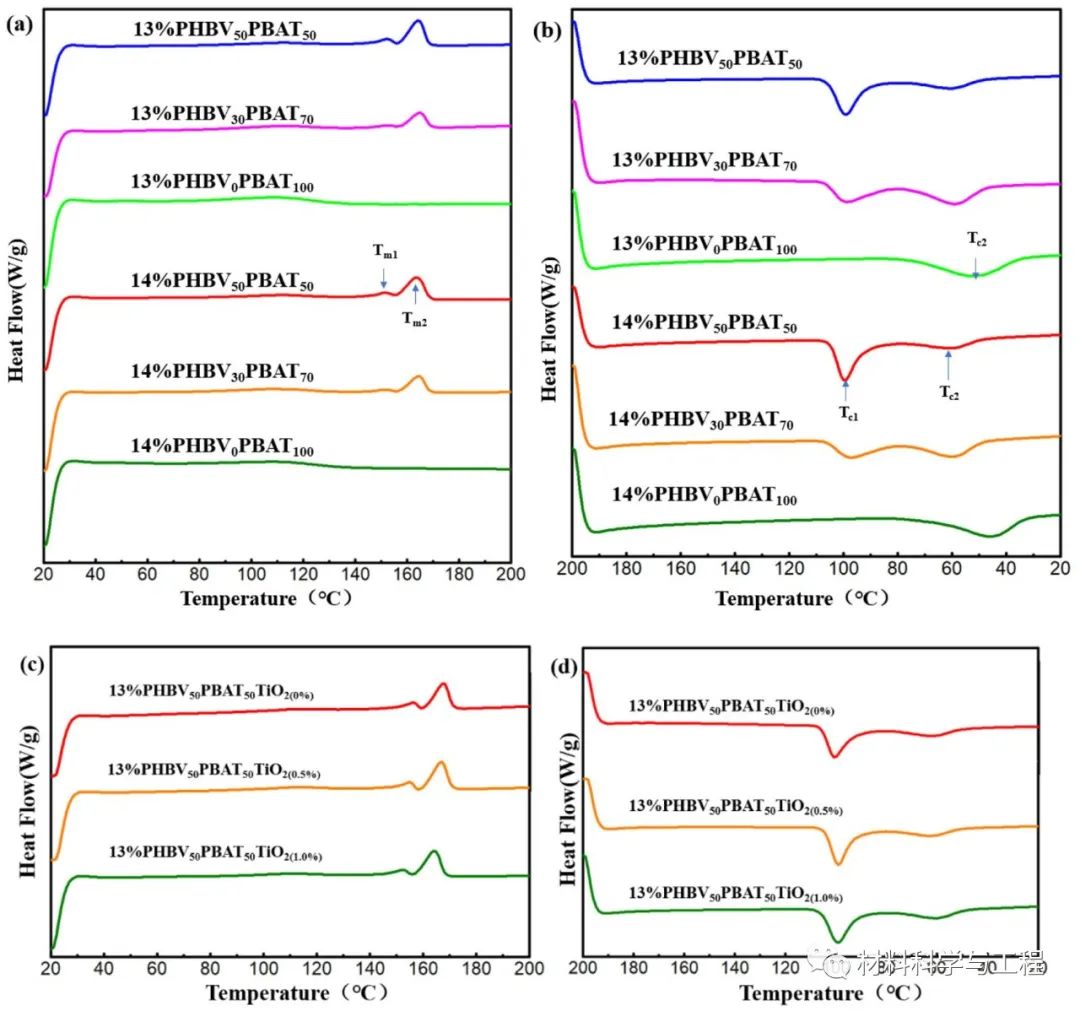

图 4。不同混合系统的 PHBV/PBAT 样品和 TiO2 样品的 DSC 热分析图: (a) (c) 第二加热曲线和 (b) (d) 冷却曲线。

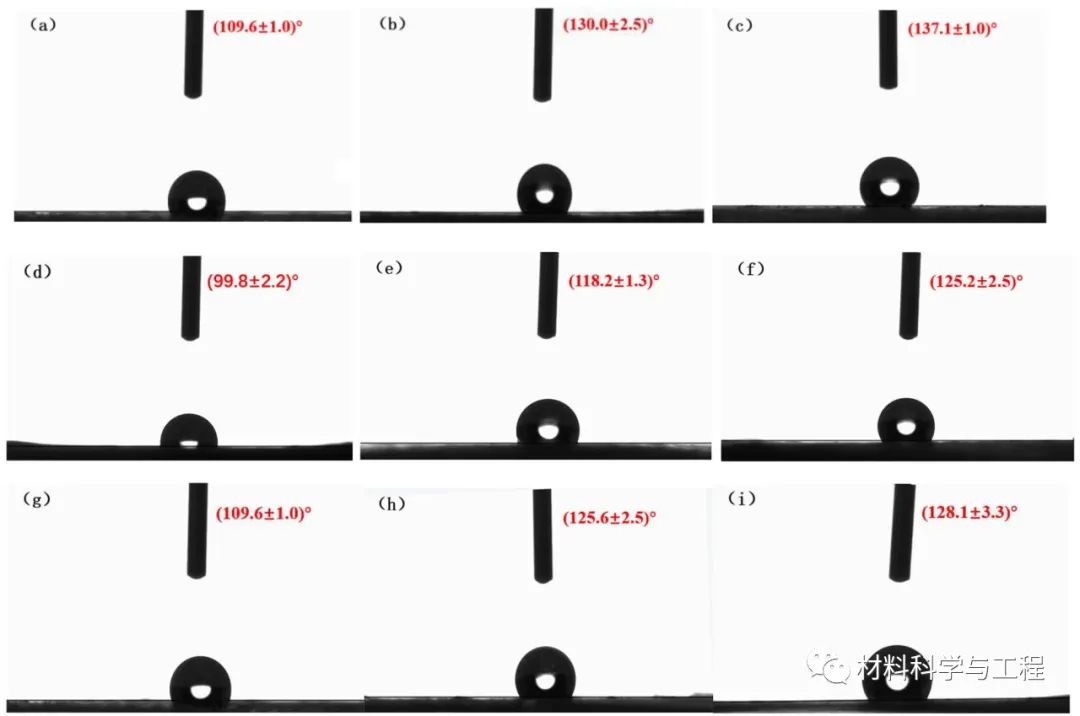

图 6。PHBV/PBAT纳米纤维膜和不同质量分数制备的PHBV/PBAT/TiO 2纳米纤维膜的水接触角。

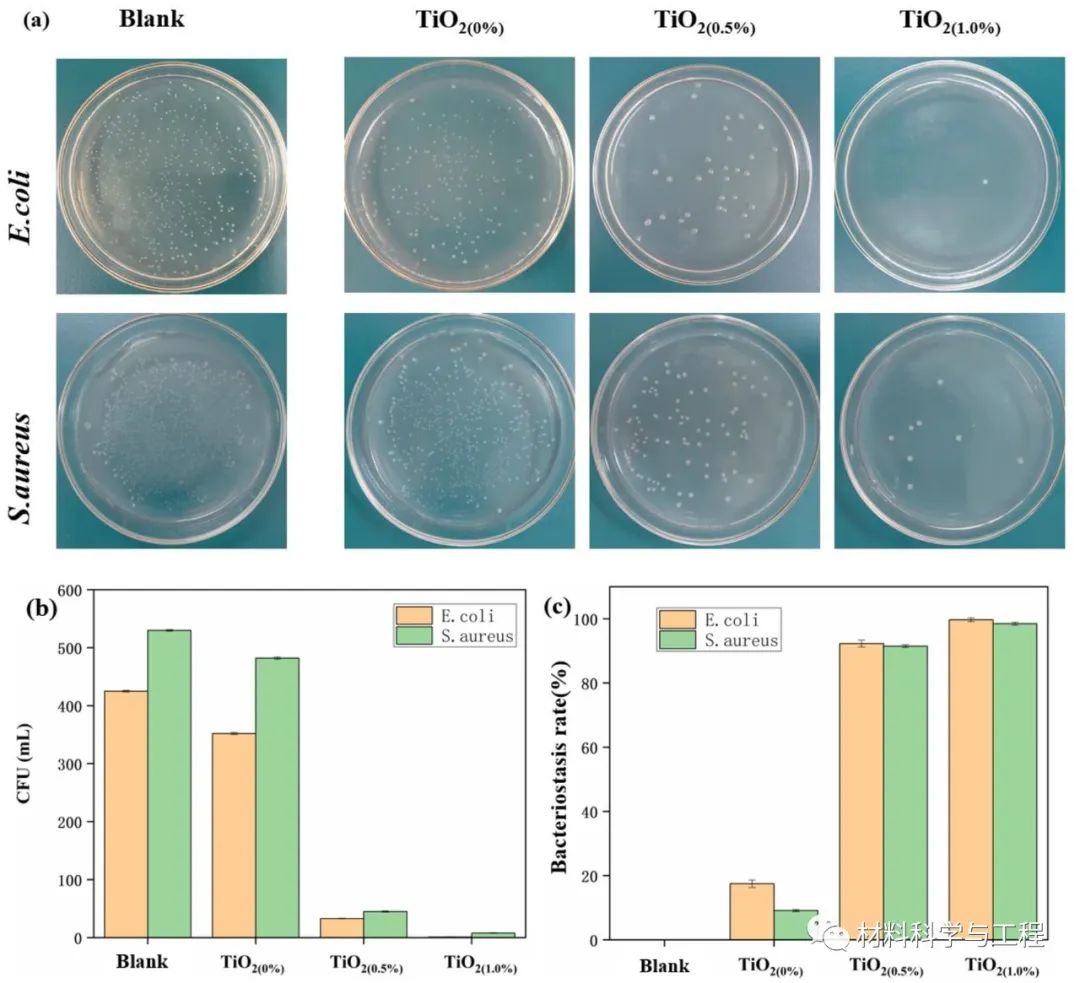

图 7。(a)空白样品和PHBV/PBAT/TiO 2纳米纤维膜对大肠杆菌和金黄色葡萄球菌的抑菌性能,(b)平均菌落形成单位数,(c)对应的抑菌率空白样品和PHBV/PBAT/TiO 2纳米纤维膜。


总的来说,在这项工作中,作者制备了具有不同质量分数和比例的可降解 PHBV/PBAT 纳米纤维膜。PHBV/PBAT的质量比为50:50,质量分数为13%的纳米纤维膜,通过SEM、FTIR、DSC、拉伸试验、水接触角试验表明纤维形态良好,性能显着。随后,应用不同质量分数的纳米TiO2进行表征测试。与PHBV/PBAT纳米纤维膜相比,添加1.0 wt% TiO2的PHBV/PBAT/TiO2纳米纤维膜具有更光滑的表面形貌、更好的机械性能和更高的疏水性。发现PHBV/PBAT/TiO2纳米纤维膜的抗菌率可根除98%的大肠杆菌和金黄色葡萄球菌。这项研究的结果表明纳米纤维膜在生物医学领域具有潜在的未来。

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

相关文章
无相关信息
