金属材料在高温熔盐中动态腐蚀与调控研究获进展

2022-08-25 17:10:53 作者：腐蚀与防护来源：腐蚀与防护分享至：

近日，中国科学院上海应用物理研究所熔盐腐蚀化学研究团队研制出LiF-BeF2熔盐自然循环腐蚀回路，并在该回路上探究了镍基合金GH3535的动态腐蚀行为及其影响因素等。同时，研究基于腐蚀调控技术，减缓了GH3535合金在高温LiF-BeF2熔盐中的腐蚀速率。相关研究成果已于近期发表在Corrosion Science杂志上。

高温熔盐的腐蚀性是影响金属材料结构与性能长期稳定性的主要因素之一。为了阐释温差、熔盐腐蚀性与流动协同作用对材料腐蚀行为的影响，科研团队从2019年开始攻关高温熔盐动态腐蚀与调控技术，先后研制出LiF-BeF2、LiF-NaF-KF、NaCl-KCl-MgCl2等高温熔盐自然循环腐蚀回路，并完成了回路的调试、运行、停电和熔盐冻堵后恢复等。

研究在LiF-BeF2自然循环腐蚀回路中探索镍基合金和不锈钢材料的腐蚀机制，调控覆盖气压力、石墨、熔盐腐蚀性等因素剖析金属材料在高温熔盐中腐蚀行为及影响机制等。

目前，该团队减缓了金属材料在高温熔盐中的腐蚀，如图所示。LiF-BeF2自然循环腐蚀回路连续运行已超过两年，揭示了GH3535材料的可靠性和高温熔盐腐蚀性调控的有效性。

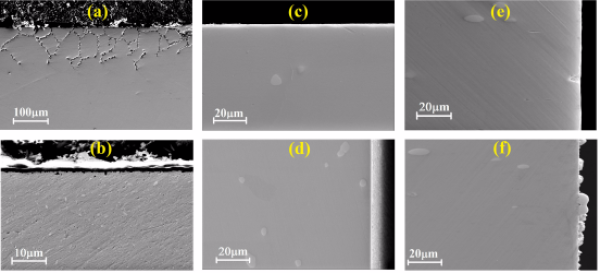

(a) 316H不锈钢在700℃氯化物熔盐中腐蚀后100小时后的截面SEM图；(b) 316H不锈钢在腐蚀性调控氯化物熔盐中腐蚀3000小时后的截面SEM图；(c) GH3535在腐蚀性调控LiF-BeF2熔盐回路热端腐蚀1000小时的截面SEM；(d) GH3535在腐蚀性调控LiF-BeF2熔盐回路冷端腐蚀1000小时的截面SEM；(e) GH3535在腐蚀性调控LiF-NaF-KF熔盐回路热端腐蚀5000小时的截面SEM；(f) GH3535在腐蚀性调控LiF-NaF-KF熔盐回路冷端腐蚀5000小时的截面SEM图。

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
