香港城大吕坚院士团队: 高熵金属玻璃电化学析氢,助力实现碳达峰!
2021-06-04 15:38:52 作者:材料学网 来源:材料学网 分享至:

 随着工业市场经济的高速发展,化石燃料的过度开采及使用所造成的全球生态环境危机已经成为人类命运共同体需要面临的首要挑战。今年,习近平主席在第75届联合国大会提出了我国在2030年前实现“碳达峰”、2060年前实现“碳中和”的总体战略目标。氢能,作为最具可持续性和可再生的绿色能源,将在实现碳中和道路上扮演举足轻重的地位。在众多制氢方法中,电解水制氢以其环境友好的巨大潜力已被公认为最具吸引力的储能技术之一。因此,如何在可再生能源规模化电解水制氢生产中实现“大规模”、“低能耗”、“高稳定性”三者的统一将成为突破此国家战略发展需求的核心问题。


亚稳态金属合金,主要包含非晶合金和高熵合金,以其独特的多元成分及本征的拓扑结构不均匀性,在结构和新的功能性应用上得到了越来越多的广泛关注。近年来,本研究团队(ECU、CityU、UNSW)利用可大规模制备的物理冶金技术对不同类型的亚稳态金属合金的催化特性展开了系统研究并取得了系列研究成果:Prog. Mater. Sci., 2019, 105: 100576; Adv. Mater., 2020, 32; 2000385;Adv. Funct. Mater., 2019, 29: 1807857; Adv. Funct. Mater., 2017, 27: 1702258; Appl. Catal. B: Environ., 2017, 204: 537-547; Appl. Catal. B: Environ., 2016, 192: 46-56等。与此同时,科研人员在研究中发现非晶合金中的本征无序结构与高熵合金中的多主元协同效应对提高此类合金催化剂的催化性能及稳定性有着极其重要的贡献,也为开发新型高性能合金催化剂提供了非常重要的理论基础和方向。

在上述研究基础上,为进一步结合非晶合金和高熵合金体系中的特征优势,新南威尔士大学贾喆博士和Jay Kruzic教授、香港城市大学吕坚院士、哈尔滨工业大学(深圳)孙李刚博士采用一种创新的合金设计理念制备出了一种具有等原子比且可大规模工业化生产的(high-entropy metallic glass, HEMG)合金催化剂。它包含五种主要成分(Pd,Pt,Cu,Ni,P)且具有明确的玻璃态及非晶态结构特征。由于原始合金条带表面极其光滑,作者们通过简单一步脱合金法制备出表面具有纳米海绵形貌的多孔结构,成功实现了此HEMG催化剂表面活性位点的有效构筑。作者们通过原子级球差电镜、电子能量损失谱(EELS)、X射线光电子能谱(XPS)、电感耦合等离子体发射光谱(ICP-OES) 与DFT相结合,从实验和理论的角度上验证了脱合金过程可诱导催化剂表面纳米孔周围自发的形成PdPtP和PdPt纳米晶结构并伴有轻微的晶格畸变效应,这主要归因于金属玻璃本征结构中原子的高度扩散性和化学均质性。通过进一步理论计算其局域的原子配位环境得出,自发形成的PdPt纳米晶可在水分子分解步骤(water dissociation step)有效降低其反应能量势垒使其快速分解成氢质子(H*),与此同时,PdPtP纳米晶在稳定H*的吸附/解吸过程中扮演着重要角色,突出了此HEMG的独特结构特征对均匀纳米孔形成及其多元成分的潜在优势。由于这种独特的合金成分及结构设计,此HEMG催化剂在碱性(1M和0.1 M KOH)及酸性(0.5M和0.05M H2SO4)电解液中兼表现出良好的析氢活性,在10mA cm-2的电流密度下其过电位仅为32 mV、93 mV(1M和0.1 M KOH)和62 mV、73 mV(0.5M和0.05M H2SO4),同时表现出近100小时结构性能稳定性。此HEMG合金催化剂独特的结构成分设计理念将为下一步对廉价HEMG催化剂提供重要的理论基础和方向。研究成果以题为“A self-supported high-entropy metallic glass with nanosponge architecture for efficient hydrogen evolution under alkaline and acidic conditions”发表在国际著名期刊Advanced Functional Materials上。

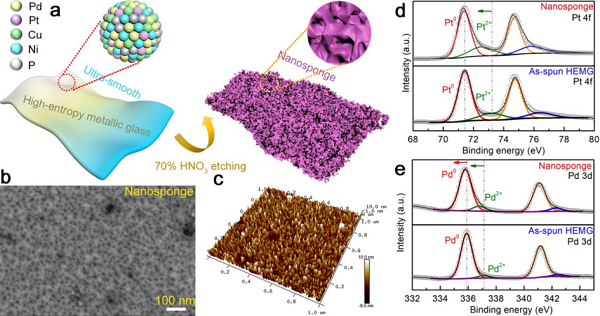

图1. HEMG的概念设计与表面结构表征。a,纳米海绵状HEMG的制备过程示意图;脱合金后的HEMG条带表面b, SEM和c,3D AFM图像显示了纳米海绵的形貌;d, Pt 4f和e, Pd 3d高分辨XPS谱图。

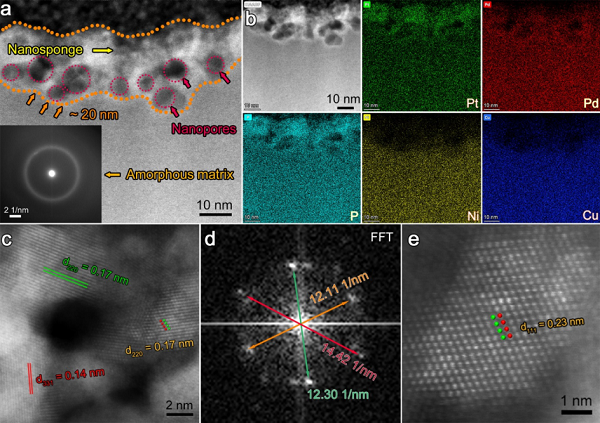

图2.HEMG的空间结构表征。a,纳米海绵结构截面HAADF-STEM图像;插图为非晶基体的SAED图像;b, HAADF-STEM图像和表面元素分布(多孔区域主要为Pt、Pd、P元素,Cu、Ni元素已脱掉);c,HAADF-STEM高分辨图像(Pt5Pd3P2区域);d,(c)区域的快速傅里叶变换(FFT)模式;e,HAADF-STEM高分辨图像(Pt3Pd2区域)。

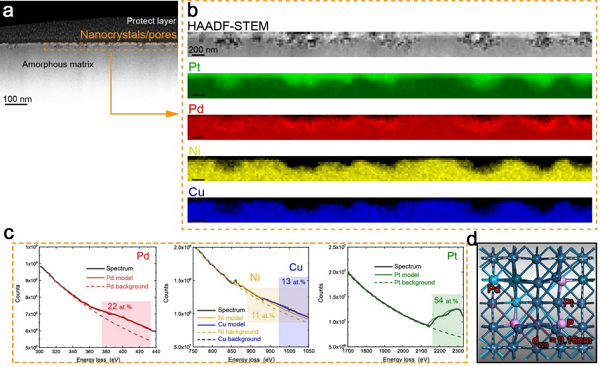

图3.纳米晶成分分析和原子排列。a,纳米海绵状HEMG的截面HAADF-STEM图像;b,截面区域EELS分析;c, 302-2348 eV的EELS谱以及Pd、Ni、Cu和Pt的元素定量;d,Pt5Pd3P2纳米晶DFT模型,显示了P原子间隙固溶引起的晶格畸变。

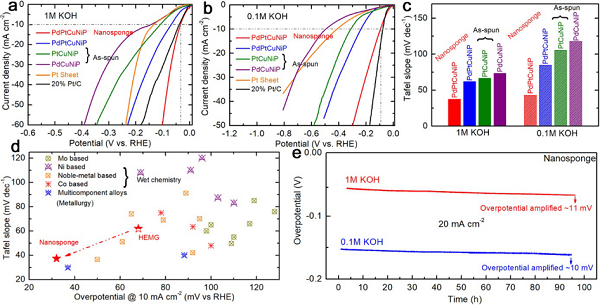

图4.电化学行为。在扫描速率为5 mV s-1下,a, 1.0 M和b, 0.1 M KOH溶液中HEMG及对照组的极化曲线;c,Tafel slopes;d,电化学HER活性比较;e,HEMG在1.0 M和0.1 M KOH溶液反应稳定性。

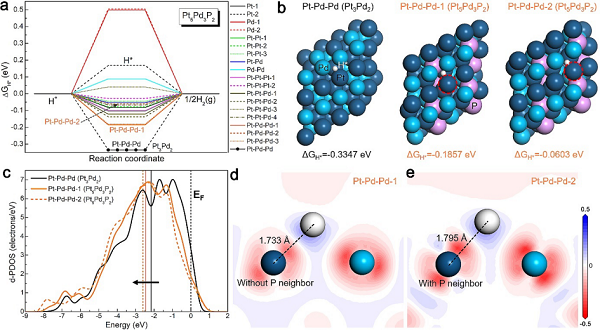

图5. DFT模拟。a,Pt5Pd3P2纳米晶不同局域配位环境引起的吉布斯自由能(ΔGH*)变化;b,在Pt3Pd2和Pt5Pd3P2纳米晶表面的Pt-Pd-Pd空心位点上H*吸附的局部化学环境与相应的ΔGH*数值;c,(b)中相邻环境不同的Pt-Pd-Pd位点的d-PDOS;黑色虚线表示费米能级、黑色实线、棕色实线和虚线突出显示相应的d带中心。d,无P配位和e, 有P配位的电子密度差比较;红色和蓝色分别表示电子的消耗和富集,单位为e/?3。

本工作采用简便、可大规模生产的单辊甩带法(百万吨级)制备了高熵金属玻璃合金催化剂(原子成分为PdPtCuNiP)用于在碱性和酸性条件下电化学析氢行为研究。此合金作为电解水催化剂,在催化效率和稳定性方面均表现出良好的催化性能。实验表明,通过一步脱合金的方法形成的纳米海绵状多孔形貌,同时伴有纳米晶形成并富集在孔周围,极大地提高了电化学活性位点。此外,通过DFT计算证实,脱合金诱导在表面自发形成的纳米晶同时在水分子分解和H*的吸附/解吸过程中可有效降低其能量势垒。本研究为设计高效、稳定的电解水合金催化剂提供了直接的实验理论依据,更重要的是为设计亚稳态金属合金催化剂在能源催化领域的广泛应用提供了新的思路。

参考文献

Zhe Jia, Keita Nomoto1, Qing Wang, Charlie Kong, Ligang Sun*, Lai-Chang Zhang, Shun-Xing Liang, Jian Lu*, Jamie J. Kruzic*,A self-supported high-entropy metallic glass with a nanosponge architecture for efficient hydrogen evolution under alkaline and acidic conditions, Advanced Functional Materials, DOI: 10.1002/adfm.202101586

【作者简介】


贾喆博士(第一作者):现任澳大利亚新南威尔士大学博士后研究员(UNSW Faculty Supported Postdoc Fellow)。2017年10月博士毕业于澳大利亚埃迪斯科文大学(ECU)工程学院,师从张来昌(Lai-Chang Zhang)教授。2017年11月入职香港城市大学(CityU)吕坚(Jian Lu)院士课题组担任高级副研究员。2019年9月入职新南威尔士大学(UNSW),合作导师Prof. Jay Kruzic。澳大利亚工程协会会员。主要从事亚稳态金属合金材料等先进金属材料的设计与研发,包括金属玻璃、纳米晶合金、高熵合金、高熵金属玻璃、金属间化合物等,在电解水制氢和环境水处理中的应用。长期致力于在原子尺度上调控结构、成分及原子构型进而优化此类合金材料的电子结构以达到其在能源和环境中的有效合理利用。研究方向涉及金属材料、冶金物理、合金设计、化学、电化学等交叉学科。至今在国际权威期刊发表SCI论文27篇、其中第一/通讯作者论文16篇、合著英文专著章节1本、美国专利1项(Filed)。第一/通讯作者论文包括Progress in Materials Science 1篇、Advanced Materials 1篇、Advanced Functional Materials 3篇、Applied Catalysis B: Environmental 2篇等。4篇论文为ESI高被引论文。谷歌学术引用1200+次,H-index 20。科研成果被国际专业媒体报道,如CCTV-4、科技日报、新华网、ABC News Live TV、online ABC news, The Western Australian, New Atlas, National Mining Chronicle, Water and Water Management, Gizmodo和Ferret in USA等。


孙李刚博士(通讯作者):现任哈尔滨工业大学(深圳)理学院助理教授。2015年10月毕业于香港城市大学建筑及土木工程学系取得博士学位,导师为何小桥教授,合作导师为吕坚院士。2015年11月至2019年9月在吕坚院士课题组开展博士后研究工作。2019年9月入职哈尔滨工业大学(深圳)。孙李刚博士的主要从事材料的微结构与性能关系研究,旨在助推高性能结构材料和功能材料的开发。通过结合模拟计算与实验方法探究材料的“纳米/原子结构-力学/化学性能-微观物理机制”之间的本质联系,借助纳米/原子结构的设计调控实现材料性能的优化。主要的研究对象包括各类结构及功能纳米材料如孪晶金属、超纳/纳米双相金属、金属玻璃、高熵合金以及碳纳米材料等。取得的科研成果已在包括Nature、Nature Communications、Advanced Materials、Materials Today、Advanced Functional Materials、International Journal of Plasticity、npj Computational Materials、Acta Materialia、Carbon等高水平期刊上发表期刊论文27篇。担任Nature Communications、npj Computational Materials、International Journal for Numerical Methods in Engineering、Surface and Coatings Technology等期刊的审稿人。主持国家自然科学基金青年项目、粤深联合基金青年项目等4项国家级和省市级科研项目。


吕坚院士(通讯作者): 吕坚,法国国家技术科学院(NATF)院士、香港工程科学院院士、香港高等研究院高级研究员、香港城市大学机械工程系讲座教授、国家贵金属材料工程研究中心香港分社理事、先进结构材料中心主任。研究方向涉及先进结构与功能纳米材料的制备和力学性能,机械系统仿真模拟设计。曾任法国机械工业技术中 (CETIM)高级研究工程师和实验室负责人、法国特鲁瓦技术大学机械系统工程系系主任、法国教育部与法国国家科学中心(CNRS)机械系统与并行工程实验室主任、香港理工大学机械工程系系主任、讲座教授、兼任香港理工大学工程学院副院长、香港城市大学副校长。曾任法国、欧盟和中国的多项研究项目的负责人,并与空客、EADS、宝钢、安赛乐米塔尔、AREVA、ALSTOM、EDF、ABB、雷诺、标致等世界五百强公司有合作研究关系或为它们进行科学咨询工作。曾任欧盟第五框架科研计划评审专家;欧盟第六框架科研计划咨询专家;中国国家自然科学基金委海外评审专家,中科院首批海外评审专家,中科院沈阳金属所客座首席研究员,东北大学、北京科技大学、南昌大学名誉教授,西安交通大学、西北工业大学、上海交通大学和西南交通大学顾问教授,上海大学、中山大学、中南大学等大学客座教授,中科院知名学者团队成员,2011年被法国国家技术科学院(NATF)选为院士,是该院近300位院士中首位华裔院士。2006年与2017年分别获法国总统任命获法国国家荣誉骑士勋章及法国国家荣誉军团骑士勋章,2018年获中国工程院光华工程科技奖。已取得34项欧、美、中专利授权,在本领域顶尖杂志Nature(封面文章)、Science、Nature Materials、Materials Today、Advanced Materials、Advanced Functional Materials、Nature Communications、Science Advances、 Advanced Science、PRL、Angew. Chem. 等专业杂志上发表论文400余篇,引用2万8千余次(Google Scholar) 。


Jay Kruzic教授(通讯作者):新南威尔士大学机械制造系教授,副系主任(Deputy of Head,research)。2001年博士毕业于伯克利加利福尼亚大学(University of California, Berkeley, USA),导师Robert O. Ritchie教授。主要研究方向为各类软、硬材料的力学行为,包括金属、陶瓷、金属间化合物、聚合物、复合材料、生物材料和生物组织,如牙齿、骨骼和皮肤。探索制造工艺影响材料微观结构和断裂、疲劳、裂纹扩展、蠕变和变形的机制。预测材料性能和寿命的断裂力学和固体力学模型的发展。在力学、材料和生物学在牙科、皮肤科和外科临床应用中的相互作用起到了推动作用。所获荣誉包括2006年美国国家科学基金会的著名职业成就奖、2011年获得德国亚历山大·冯·洪堡基金会的弗里德里希·威廉·贝塞尔研究奖、2021年获得矿物、金属和材料协会(TMS)的Brimacombe奖章。在本领域顶尖杂志Science、Nature Materials、Materials Today、Advanced Materials、Advanced Functional Materials等专业杂志上发表论文150余篇,引用6000余次(Google Scholar) 。
