近日，上海交大李柱博士在Acta Materialia发表关于关于Ni4Ti3对NiTi马氏体相变的影响研究Atomic scale modeling of the coherent strain field surrounding Ni4Ti3 precipitate and its effects on thermally-induced martensitic transformation in a NiTi alloy。

在这项工作中观察和分析了B19‘的几种自适应形态，三角形形态，“人字形”形态和混合形态。同时包含三角形和“人字形”结构的混合形态被认为是中间状态。通过原子模拟首次研究了所有这些形态。与其他形态相比，混合自适应是最稳定的结构，因为其最终应变更大且不均匀（沉淀和转化应变），并且其总能量最高。“人字形”自调节结构是最稳定的结构，这是因为它的最终应变很小且均匀，并且在100 K时具有最低的总能量。混合自调节的不稳定性导致可以将其应用于低磁滞。高性能微执行器的设计。

原文链接：https://www.sciencedirect.com/science/article/pii/S1359645421002639

混合形态和“人字形”形态都是由单个板状CV（6’）激发的，该CV是由MT上的降水引起的大应变/应力场选择的，这表明可以设计“人字形” '‘利用降水的结构。在反向MT中，B19’–B2，B2在三角形和（11?0）“人字形”形态的B2交界平面。这是因为这些界面处的最高边界能促进了B2的成核。通过对不同自协调结构的稳定性研究，提出了通过调控Ni4Ti3析出相进而开发新型高灵敏度NiTi微驱动材料的设计思路。

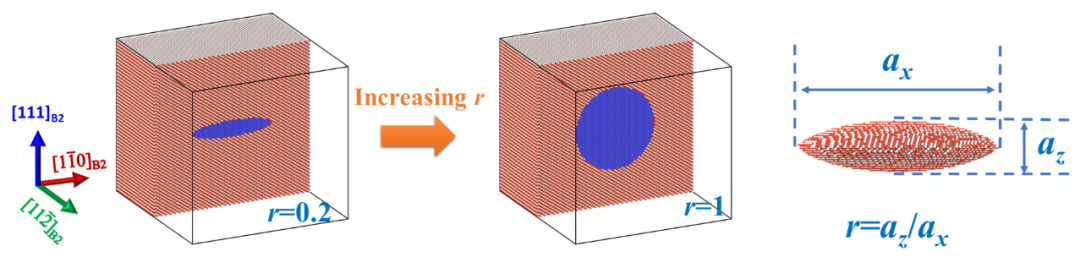

图1. NiTi合金中不同的纵横比的Ni4Ti3析出相

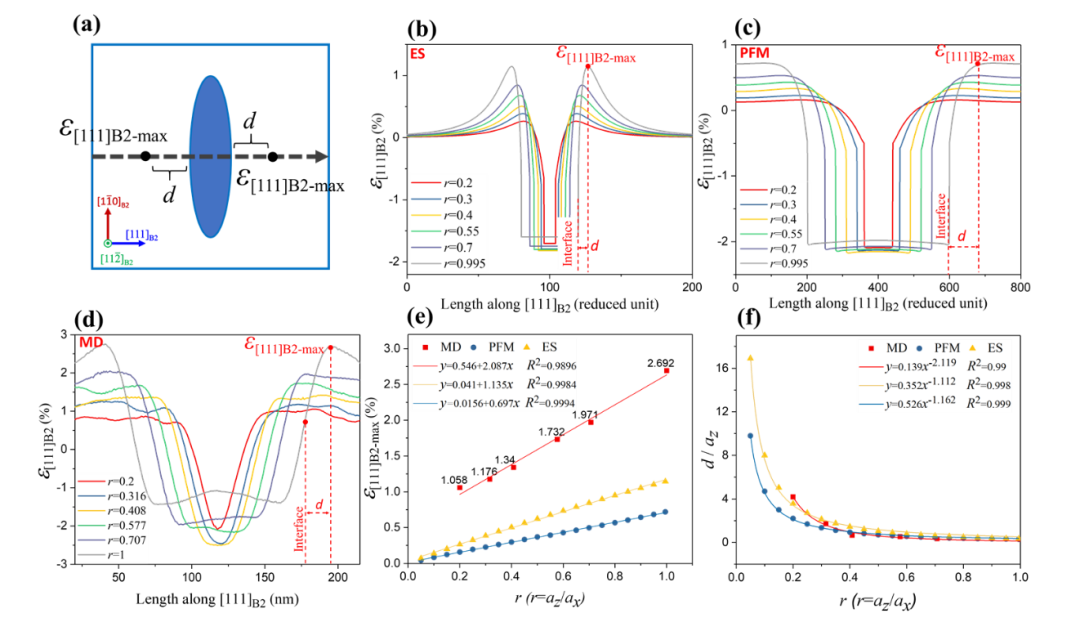

图2. 析出相纵横比与最大应变的函数关系；析出相纵横比与最大应变所在位置的函数关系

图3. B19‘的鱼骨状自协调结构（左）及混合自协调结构（右，三角结构+鱼骨结构）

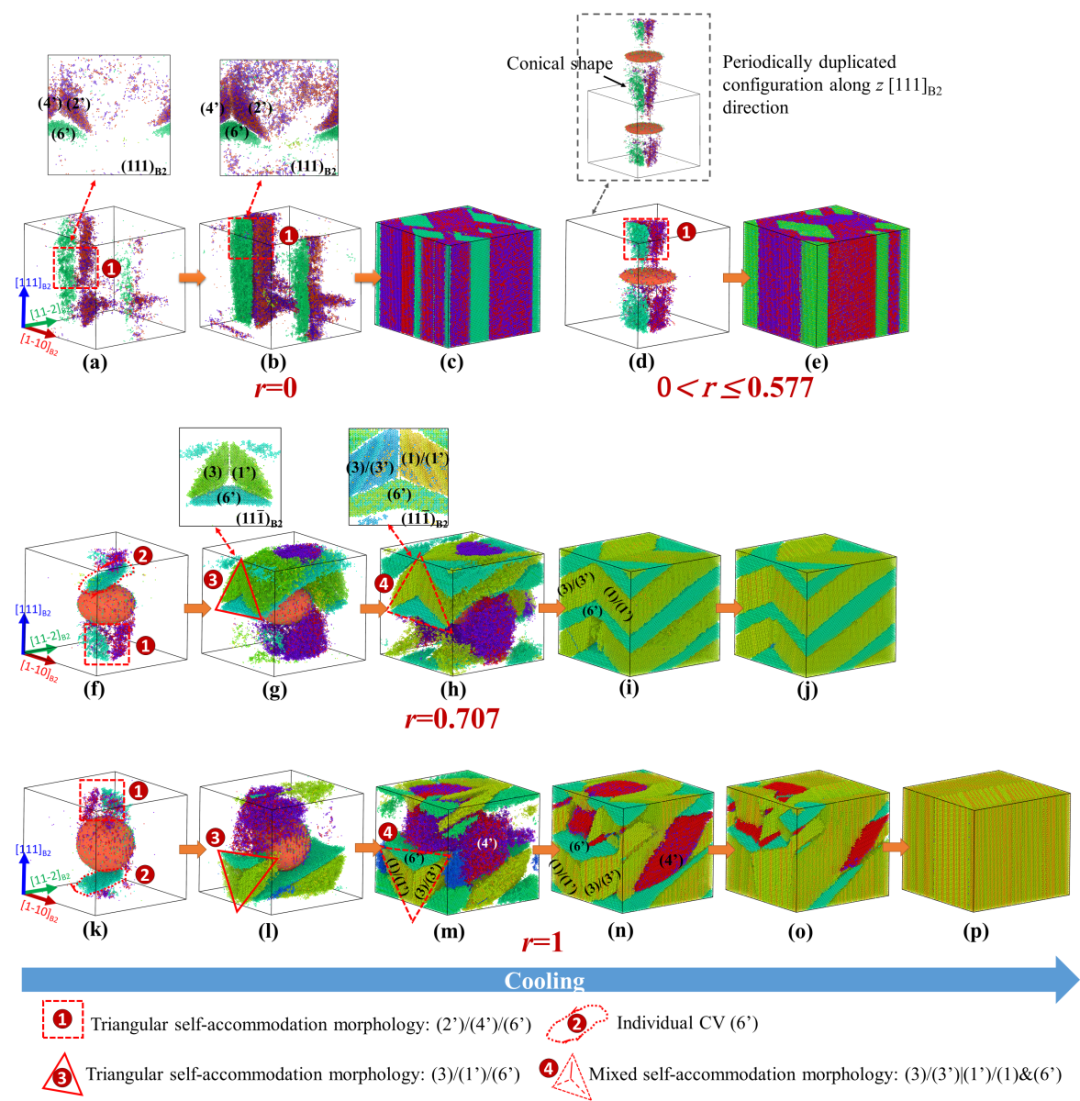

图4. 不同纵横比下B19’自协调结构的演化：纵横比为0.707时的混合自协调结构的演化（上），纵横比为1时的鱼骨状自协调结构的演变（下）。
